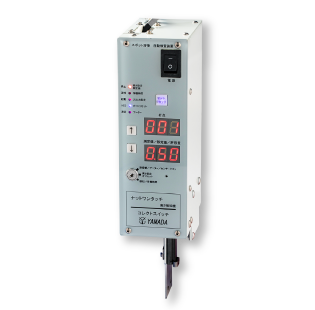

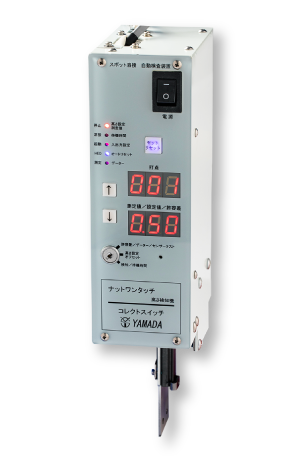

ミクロワンタッチWF | NTW-WF | チリ・スパッタなどナット溶接不具合検知

仕様

ミクロワンタッチ(NTW-WF)はスポット溶接機のタイマー溶接通電を入れてナット・ボルト等の溶着足が有る個体をワークと溶接前の高さを設定してそのまま溶接（溶着）まで設定します。ミクロワンタッチは溶着後の破壊試験を行った一番良い条件で保存でき、電極の研磨・交換時にも通常の高さ設定で保存された一番良い条件が使用できます。溶着不良は何かの影響で通電異常が発生して溶接が不十分になり、溶着不良で剥がれ等が起きたりする事がありますがミクロワンタッチはこのような溶着不良品の流出を防ぐことができます。

型　式	NTW-WF
検出能力	0.1ミリ以上
電源電圧	AC100V　2A
周波数	50/60Hz対応
検　出適応種類	各種ナット・各種ボルト・パッチ各種板物・他高さ違い検出

対応検出チップ

ワンタッチチップ

WT-□N(NW)

※□はナットの規格サイズ
一体型コレクトチップ（標準）
一体型コレクトチップ（ロング）
分割型コレクトチップ

ZCP-□N (NW)
ZCP-□L (LW)
CT-□N (NW)

※□はナットの規格サイズ
スーパーチップ

SPT-□ND

※□はナットの規格サイズ

付属品

起動停止接続
中継コード
AC100V電源コード
センサー入力モジュール
差込コード
センサー固定用
差込チューブ
(ガラスチューブ)
キー(2個付)
- ・本体取付金具1ヶ
- ・スポット機側
  中継LL金具1ヶ
- ・中継L金具1ヶ
- ・ボルト一式
- ・絶縁ブッシュ(大)2ヶ
- ・絶縁ブッシュ(小)2ヶ

【有料オプション】

起動停止接続コード
起動停止中継差込
コネクター

取付・設定方法

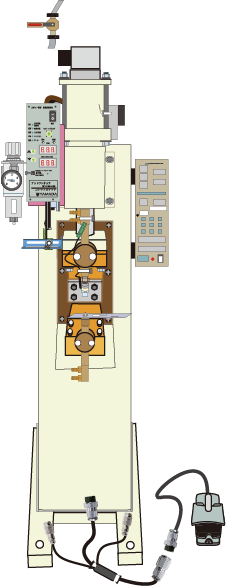

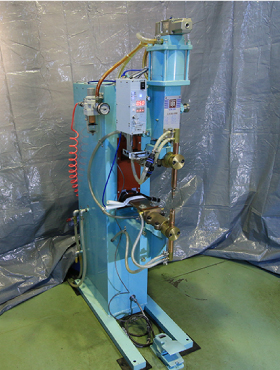

設置場所はスポット溶接機の
左側の場所になります。

取付説明書を見る

取扱説明書をご入用の場合は
お問い合わせフォームよりご連絡ください。

【動画紹介】取付方法

【動画紹介】検出時の表示

特長

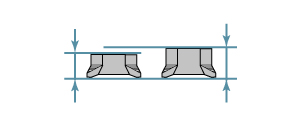

1電極の研磨・交換の場合、溶着条件（一番良い条件）は変更しないで高さだけを設定する事ができます。例えば最初の1.通常高さ設定を行えば、溶着条件は変更した新しい高さ設定に組みこまれます。
2ミクロワンタッチはスーパーチップ仕様・コレクトチップ仕様・ワンタッチチップ仕様がご利用できます。
3溶着頻度に少しの変化があった場合に停止してブザーとランプが点灯してお知らせします。
4スポット溶接機タイマーの制御を判らない作業者が触って溶接条件が変わっても溶着後の設定が記憶されているのでエラー（NG）表示されて不良品の流出を防ぐことができます。
5電極汚れ、他にワークの（サビ・チリ・ゴミ）等で電流が正確に流れない場所に溶着不良でエラーNG表示されます。
6最近の材料はハイテン材その他にメッキ鋼板など溶着も難しく付きにくい材料です。打点数も決めてチップ交換・研磨をしていますが、このような場合も溶着足沈み検出でナット溶着剥がれを防ぐことができます。
7溶着の測定タイミングは常にスポット溶接機の溶接条件終了後で測定します。（センサー入力モジュール）

異常検出例

ナット

正常
ズレ大
横打ち
裏打ち
ナット無し
縦打ち
2重打ち
ワーク無し
ワーク2枚打ち
ナット足
溶着異常

キャップナット

溶接工程でキャップの逆さ・ズレ・歪みまたはナットの逆さがナットワンタッチで簡単に検出できます。
- 正常
- NG（裏打ち・ナット裏・歪み・ズレ）
- ナット足
  溶着異常
ガイド付きナット

ナットワンタッチで簡単に異常検出できます。
- 正常
- 裏打ち
- ナット足
  溶着異常
板物・打点打ち

部品2枚重ね・部品忘れの不良品をナットワンタッチで簡単に検出できます。
高さの違うナット

高さの違うナットの検出がナットワンタッチで簡単に検出できます。
スーパーチップを用いての
異常検出例

ナットワンタッチ+スーパーチップ（オプション）
- ズレ小
  (芯ズレ)
- ナット足
  溶着異常
- ワーク穴違い
- チリ・スパッタ
  防止
六角ナット・丸ナット
その他

(スーパーチップを用いて検出可)

正常検出・NG(裏)検出がナットワンタッチ+スーパーチップで簡単に検出できます。
- 正常
- 裏打ち
- ナット足
  溶着異常
トッキ付きパッチ
（ワッシャー）

(スーパーチップを用いて検出可)

正常検出・NG(裏)検出がナットワンタッチ+スーパーチップで簡単に検出できます。
- 正常
- 裏打ち
- ナット足
  溶着異常
