コレクトスイッチ | CSW-NZF | ナット溶接不具合検知ならヤマダスポット

仕様

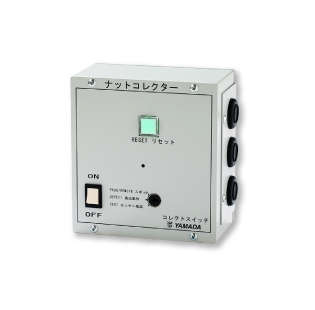

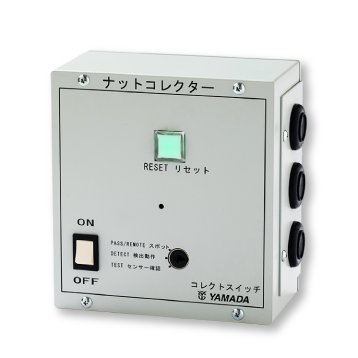

コレクトスイッチ（CSW-NZF）は、センサーが付いたコレクトチップにて異常を検知してスポット溶接機を制御します。またロボットで対応する入出力信号・増設する不良品防止（ポケヨカ）での信号を制御します。コレクトスイッチの設置場所はどこでも簡単に取付けられます。コンパクトサイズで作業の邪魔になりません。

型　式	CSW-NZF
電源電圧	AC100V　2A
周波数	50/60Hz対応
電磁弁入力	AC100V標準発売元で切換えてDC24V仕様変更可

対応検出チップ

分割型コレクトチップ

CT-□N (NW)

※□はナットの規格サイズ
一体型コレクトチップ
（標準）

ZCP-□N (NW)

※□はナットの規格サイズ
一体型コレクトチップ
（ロング）

ZCP-□L (LW)

※□はナットの規格サイズ

付属品

電磁弁接続コード
起動停止接続
中継コード
コネクター付
カウリングコード
AC100Vコンセント付
接続コード
キー(2個付)
- ・L型金具1ヶ
- ・締付ボルト(・六角ワッシャ付M6ボルト2ヶ
  ・M6ボルト2ヶ
  ・M6ワッシャー各2ヶ)
- ・リード線締付バンド(・黒2本・白3本)

【有料オプション】

起動停止中継差込
コネクター
起動停止接続コード

取付・設定方法

どこでも取り付け可能です。離れた場所での取り付けは接続の配線を長くすることで対応可能ですのでご相談ください。

取付説明書を見る

取扱説明書をご入用の場合は
お問い合わせフォームよりご連絡ください。

【動画紹介】取付方法

【動画紹介】検出時の表示

特長

コンパクトで取り付けも簡単です。操作もやさしく、電源スイッチを入れキーセレクトスイッチと表示灯スイッチを操作するだけで、ナット溶接の異常を溶接前に検出します。またインジケーターランプの採用により表示灯の色彩で個々の動作の位置確認ができます。切替えスイッチはキー型セレクトスイッチに統一しました。値段もお買い求め安く、低価格に設定されており、安心してご使用いただけます。

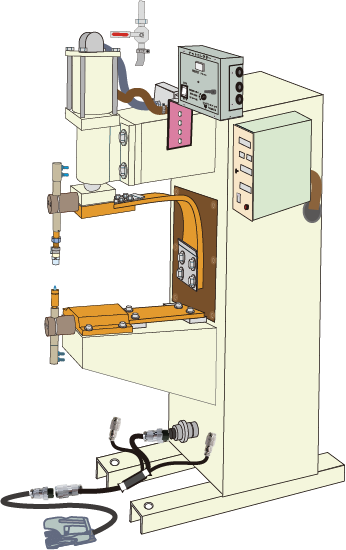

場所を選ばず簡単取付け

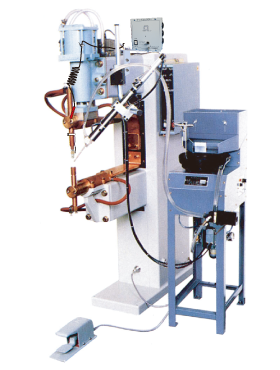

現状のスポット溶接機に簡単に取り付けられます。ロボットの仕様にも最適です。
ストロークの調整が自由

コレクトチップにセンサーが付いているのでストロークの調整が自由です。
ブザーとランプでNGをお知らせ

NG時は溶接する前に機械がストップし、上部ホルダーが上がりブザーとランプでお知らせします。コレクトチップ、ガイドピン、素材等を傷つける心配はありません。
ボルト検出にも最適

コレクトチップを使用して、ナット検出の他に、ボルトの頭（ツバ）の大きさより広い内径のコレクトチップを取付けてボルト検出が簡単にできます。
